一、概述：

XGN－12型交流高壓金屬封閉開關設備適用于三相交流50HZ，額定電壓12KV的戶內高壓配電裝置。廣泛應用于工業及民用電纜環網及供電終端，特別適用于城市居民小區、小型二次變電所、開閉所、工礦企業、商場、機場、地鐵、中小型電廠、醫院、體育場、鐵路、隧道等電路系統中作為接收和分配電能之用，是最新一代空氣絕緣的金屬封閉開關設備，具有結構簡單、操作靈活、安裝方便、聯鎖可靠等特點，。

二、性能特點

1、內置真空斷路器，采用真空滅弧室、免維護、壽命長、操作次數可達到10000次；也可根據用戶要求內置負荷開關或熔斷器。
    2、采用先進科學的輕型設計、體積小；
    3、配帶智能控制器，可設置過流保護、速斷保護、失壓自動跳閘、來電延時自動重合、瞬時性故障自動復位、永久性故障自動閉鎖等多種保護功能，并且可實時上傳各種數據。
    4、配置聯鎖裝置：具有防止帶負荷分、合隔離開關；防止誤分、誤合斷路器或負荷開關；防止接地開關處于閉合位置時送電；防止在帶電時誤合接地開關；防止誤入帶電隔室等功能

5、上下隔離開關均選用具有雙斷口的GN30-10（D）旋轉隔離開關（額定電流3150A的開關柜下隔離選用GN22-10非旋轉型）。

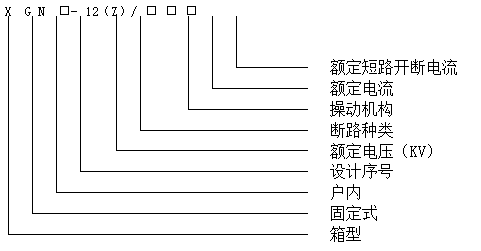

三、型號說明

四、使用環境條件：

1、戶內、環境溫度：上限+40℃   下限-15℃

2、相對濕度：日平均值不大于95%，月平均值不大于90%

3、海拔高度：不超過1000M

4、地震烈度：不超過8度

5、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

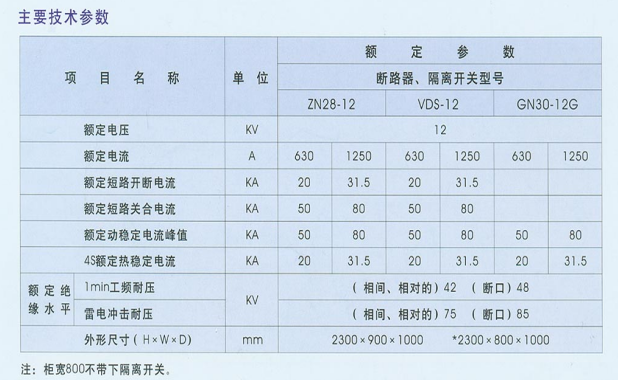

五、主要技術參數：

六、典型操作簡介：

1、停電操作

分?jǐn)鄶嗦菲?/span>―――將閉鎖機構上的小手柄扳到分?jǐn)嚅]鎖位置―――將閉鎖機構專用操作棒插入閉鎖機構上的下隔離操作孔內，從上往下拉，拉到下隔離分?jǐn)辔恢猫D――取出操作棒，再插入閉鎖機構上的上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄插入閉鎖機構的接地開關操作孔內，從下往上推，使接地開關合閘―――將閉鎖機構上的小手柄扳到檢修位置―――打開前門―――取出后門程序鎖鑰匙，打開后門―――停電操作完畢。

2、送電操作

將后門關好鎖定，取出鑰匙并放入前門內―――關閉前門，將閉鎖機構上的小手柄扳到“分?jǐn)嚅]鎖”位置，自動鎖定了前門―――將操作棒插入閉鎖機構上的接地開關操作孔內，從上往下拉，使接地開關分閘―――取出操作棒，插入閉鎖機構上的上隔離孔內，從下往上推，推到上隔離閉合位置―――取出操作棒插入閉鎖機構上的下隔離操作孔內，從下往上推，推倒下隔離閉合位置―――將手柄扳到“工作”位置，這時可將斷路器合閘。

七、開關柜典型方案的結構及外形尺寸：

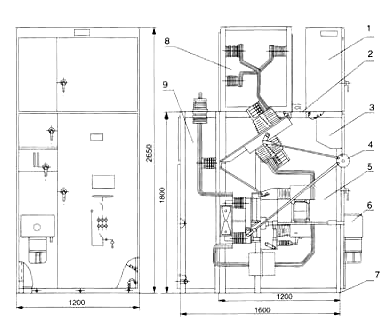

XGN2-12(Z)07方案結構及外形尺寸圖

1.母線室 2.壓力釋放通道 3.儀表室 4.組合開關室 5.手力操作及連鎖機構 6.主開關室

7.電磁或彈簧機構  8.接地母線  9.電纜室

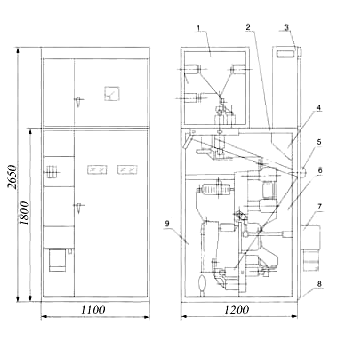

XGN2-12(Z)08方案結構及外形尺寸圖

1.儀表室  2.壓力釋放通道  3.組合開關室  4.手力操作及連鎖機構  5.主開關室

6.電磁操動機構  7.接地母線  8.母線室  9.附柜

九、訂貨須知

    定貨時用戶需提供下列資料：

1、 主接線方案編號及單線系統圖；

2、 開關柜排列圖、平面布置圖（或并柜圖）；

3、 二次回路接線原理圖、端子排列圖。

4、 開關柜主要元器件的型號、規格、數量；

5、 特殊器件請?zhí)峁S家及相應技術資料；

6、 主母線的規格、材質，柜體顏色等；

7、 需要母線橋時，提供跨距和高度尺寸；

8、 備品、備件的名稱及數量；

9、 開關柜使用在特殊條件時應在訂貨時提出。

                     XGN2-12高壓進,出線柜（主要器件明細）
